[서술] 현장 콘크리트 타설 후 경화되기 전에 발생하는 초기 균열 및 방지대책에 대해 설명하시오.

Ⅰ. 개  요

             ① 미경화 콘크리트는 설계, 시공, 양생의 과정에서 균열발생 원인에 따라 초기균열이 발생할 수 있으며 이 균열은 미적요소 및 구조적 안전문제를 초래할 수 있다.

             ② 이를 방지하기 위해서 초기 균열으 ㅣ종류를 확인하여 설계, 시공, 양생의 각 과정에서 균열을 최소화할 수 있는 방법을 확인해야 한다.

Ⅱ. 미경화 콘크리트에 발생하는 초기균열의 종류

Ⅲ. 미경화 콘크리트에 발생하는 초기균열의 종류

       1) 소성, 건조수축균열

          - 소성수축균열 : 강한바람과 높은 온도에 의해 발생 / 증발속도 > Bleeding속도 시에 발생

          - 건조수축균열 : 수분 증발로 콘크리트의 체적 감소로 발생

       2) 침하균열

          - Slab나 보의 상부철근 위에 타설 후 1~3시간 사이에 발생

          - 철근 직경이 크고 피복두께가 적을수록 발생

       3) 거푸집 변형에 의한 균열

          - 콘크리트 측압, 하중으로 인해 거푸집 변형이 발생

       4)  진동, 경미한 재하에 의한 균열

          - 콘크리트 타설 간 작업진동 발생 및 자재, 작업인원에 의해 발생하는 균열

          - 거푸집 변형과 연계하여 발생

Ⅳ. 미경화 콘크리트의 균열방지 대책

   1. 설계 시

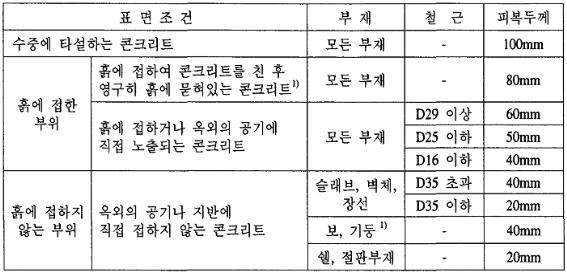

       1) 철근의 피복두께 준수

       2) 거푸집 설계기준 준수

          - 거푸집 설계기준 : 조건파악 -> 계수, 공식확인 -> 계수대입, 간격산정 -> 안전성 검토

   2. 시공시

       1) 양호한 콘크리트 재료 선정

             ① 골재 내 염화물 확인 철저

             ② 쇄석 사용 억제

             ③ 양호한 입도, 입형의 골재 사용

       2) 배합비 준수

          - 배합기준 확인, 타설소요시간의 현장확인

          - 현장 가수금지 확인

       3) 거푸집의 견고한 시공

          -동바리, 수평 연결재, 거푸집 견고한 시공

   3. 양생 시

       1) 타설 후 보온, 양생 철저

          - 살수, 해막이, 바람막이, 플라스틱 시트 등 이용하여 초기양생 -> 수분증발 방지

       2) 충격발생 방지 대책 강구

          - 콘크리트 타설 후 충격, 진동발생을 억제하기 위해 양생 간 현장 통제 철저

Ⅴ. 결  론

             ① 콘크리트의 초기 균열로 인해 장기적인 성능 및 미적요소가 결정되기에 설계, 시공, 양생 간 철저한 관리가 필요하다.

             ② 초기 균열 이후에도 장기적으로 자기수축, 탄화수축 등 다양한 균열이 발생하기에 전 공정에서 균열을 최소화하기 위한 관리가 필요하다.



✔️ 기술사 서술문제 작성요령

  1. 문제를 잘 읽고 문제에서 원하는 내용들을 제목으로 잡는다. 일반사항에서 앞으로 어떻게 풀어나가야 할지 적어준다.(공정, 품질, 원가, 안전을 관리해야한다라고 써주면, 본문에서는 위 내용을 작성)

     (채점자들에게 문제에서 원하는 내용을 모두 썼다는 느낌을 주어야 한다.)

    * 예 : 결함의 종류와 원인과 대책을 설명하시오. : 1. 개요 2. 결함의 종류 3. 결함의 원인 4. 결함의 대책

  2. 페이지 처음에 나오는 그림을 잘 그려야 한다.

그림을 통해서 '내가 이 주제에 대해서 이정도로 개념적으로 알고 있습니다.'라고 어필해야한다. 그림을 이쁘게 그리고, 최대한 자세하게 묘사가 되도록 그린다. 각 주제에 대한 공통 그림들에 대해서는 익히고 발전시켜야 한다.

  3. 카테고리 구분을 하는 방법

  - 재료적 / 시공적 / 관리적 요인, 공정/품질/원가/안전, 작업 전/중/후 등 문제에 어울리는 적절한 카테고리를 구성한다.

  4. 글만 쓰는 것보다는 그림이 어느정도 있는것이 좋다.

     (본론에서 한페이지에 4~5개 정도 작은그림)

  5. 결론은 앞의 내용들을 정리해주는 느낌. 그리고 추가적인 발전방향이나 개선방향에 대해서 쓰면 좋다.

      (하지만 그렇게 중요하게 보는 것 같지는 않다.)
